昨天，位于浦口的青奥体育公园内的市级体育中心工程正处于收尾阶段，其余项目均已交付。工程由一场一馆组成，外形犹如一只巨型的“江鸥”。青奥体育公园完工后，不但可以承接NBA、轮滑等国际顶级赛事，还可以举办大型演艺等活动。

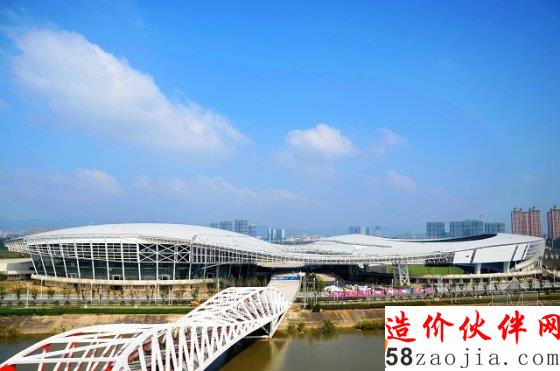

南京青奥体育公园

南京青奥体育公园

钢结构工程获“中国钢结构金奖”

青奥体育公园市级体育中心工程由一场一馆组成，外形尤如一只巨型的“江鸥”。施工方南京建工集团项目部经理介绍，室外体育场建筑面积32000平方米，能容纳20000名观众；室内体育馆建筑面积约123000平方米，有21000个座位，是目前全国最大的室内体育馆，有举办NBA篮球赛的资质，将作为“2019年男篮世界杯”的分赛场承担部分赛事。

该工程总用钢量达到15000多吨。由于体育中心工程的跨度最大达到148米，且造型复杂，其中有大量的异性曲线结构和大跨度结构，给施工带来了难度。为解决这一难题，南京建工集团技术团队在工程中运用BIM技术，通过3D建模，提前发现问题，解决工序间的交叉矛盾，精确放样，不但保证了工程质量，也减少返工，节约了工期。特别是管线相互矛盾的地方，通过调整工序能避开这些矛盾。

在室内体育馆，记者看到顶部大量的管桁架。“我们花在钢结构上的施工时间只有7个月，”池苏庆说，“工作量大的时候，现场有十几台吊车同时在操作，管桁架很重，我们300吨的吊机有2台，200吨的吊机有4台。由于跨度大，从一个支撑点到另一个支撑点很远，我们用钢管做支架，通过BIM计算出支撑点的位置，然后到现场按方位拼装。”

体育馆外部的幕墙由11000多块玻璃组成，整体造型为弧形、类椭圆锥形状。每一块玻璃都有其自身尺寸，相互之间不能代替更换。通过BIM技术的应用可以自动生成带编号和三维空间坐标的加工图纸，通过精确测量技术、误差消减技术和BIM技术的联合测量校正，使得每一块玻璃在拼装时可以严丝合缝。

篮球场中藏溜冰场

据悉，体育馆的地下室有4万平方米，建成后有的做停车场，有的做设备用房，有的做培训基地；一楼是运动员、教练员的休息室、安保用房和会议室；二楼至五楼是观众席，四楼有VIP包厢；六楼是设备用房。

一楼有一个符合美国NBA标准的篮球赛场，神奇的是，在篮球赛场中心区域，还建有一个冰场。这片区域平时是耐磨的水泥地面，打篮球时铺上可卸式活动地板，需要变身为溜冰场时则把地板撤掉，地下有预先埋好的制冷系统，在地面上一边洒水一边制冷，冰块凝固后刨平就成了溜冰场。使用完后关掉制冷系统，冰块融化后会通过旁边的排水系统排掉。

S形城南河景观桥每个钢部件都得量身定做

连接青奥体育公园的南北地块之间的城南河景观桥是一座弯扭结构的桥，桥长150米，虽然桥不大，但受力体系与“鸟巢”一样。桥面呈S形，桥的上部结构是空间曲面钢桁架结构，呈现的也是S形。整座桥的用钢量近2000吨，所有的钢构件没一个相同。南京建工集团专门为桥的每个钢部件量身定做了模具，每道工序都是一步一验，逐一精确完成桁架吊装与拼接。

青奥体育公园市级体育中心工程的质量目标是“鲁班奖”。目前该工程己获“中国钢结构金奖”，BIM技术的应用获得了全国二等奖，为创“鲁班奖”奠定了坚实的基础。

青奥体育公园完工后，不但可以承接NBA、轮滑等国际顶级赛事，可以举办大型演艺等活动。同时也可以满足百姓日常的休闲、健身、运动需求，特别对于江北市民来说，新增了一座健身场所。
